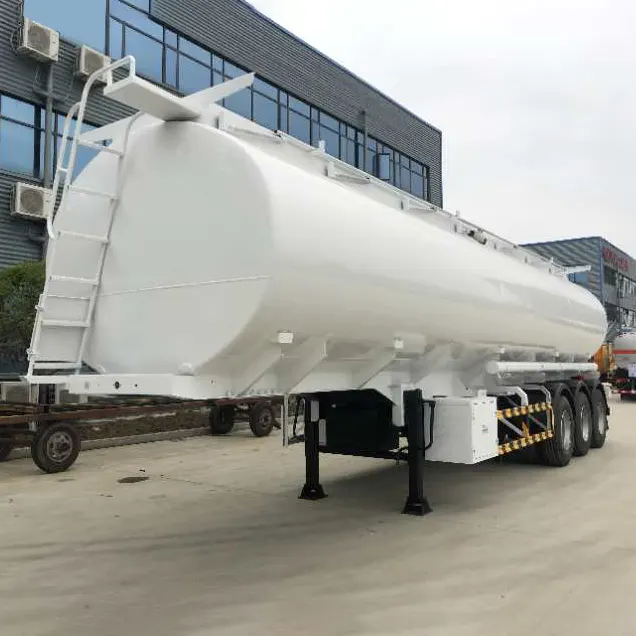

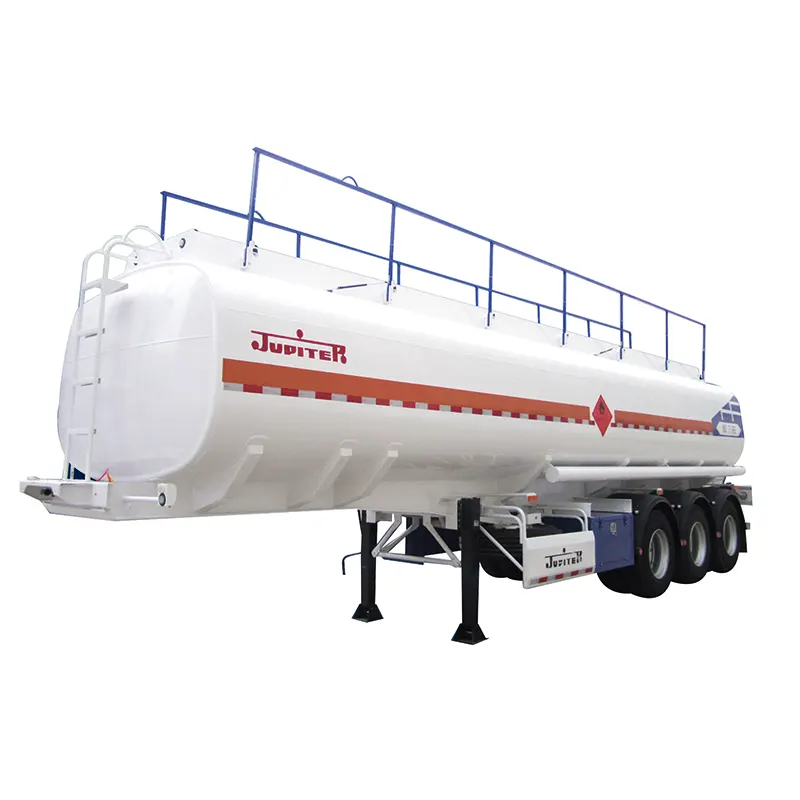

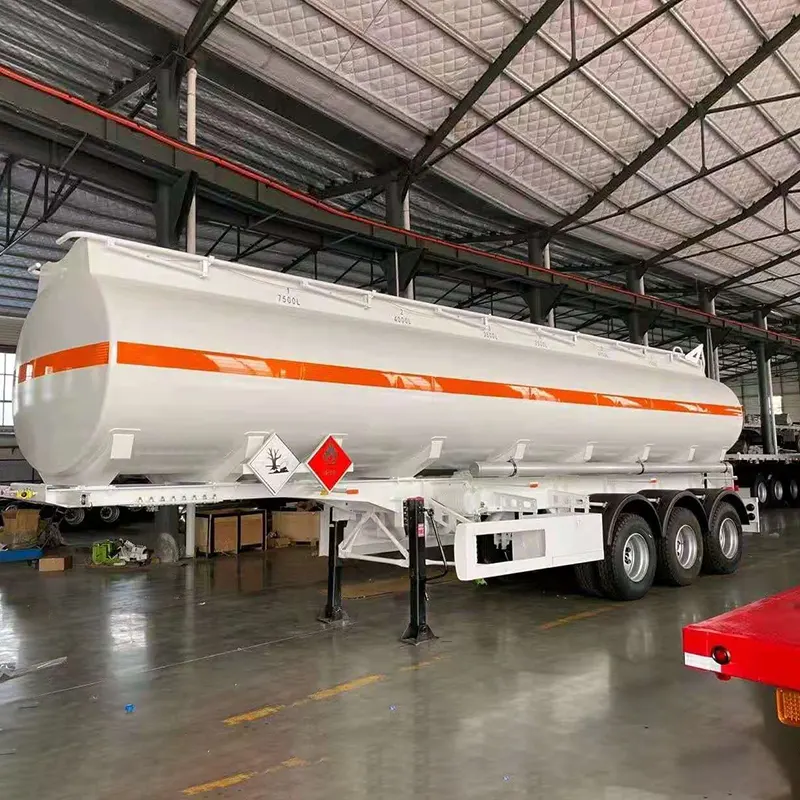

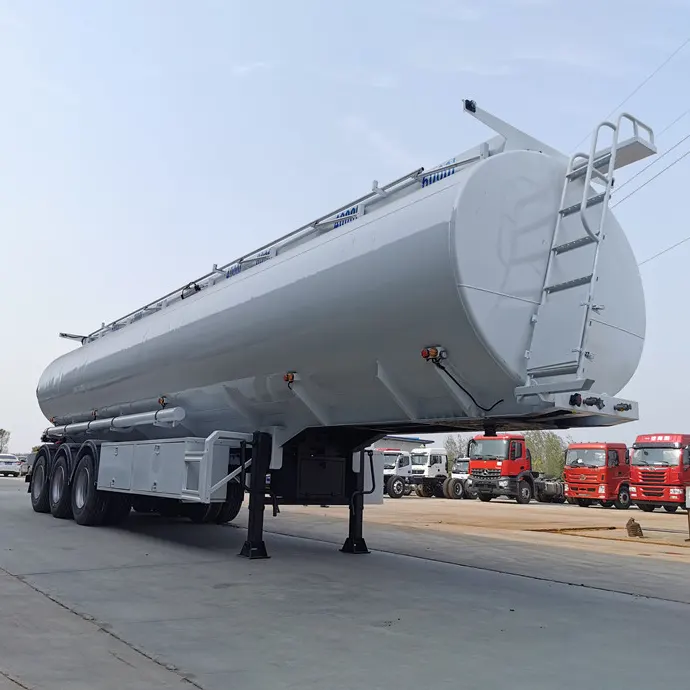

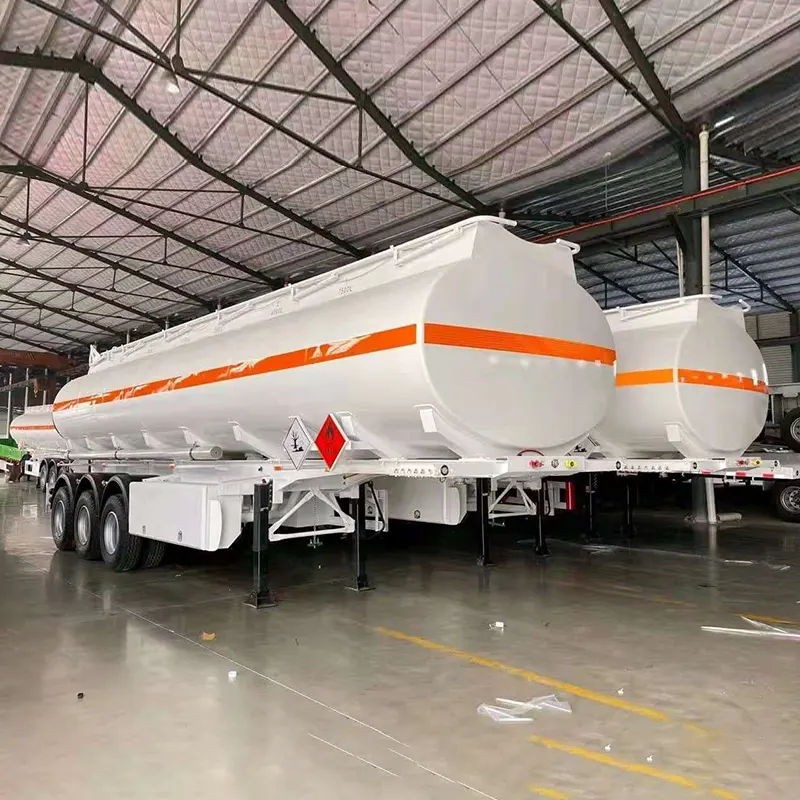

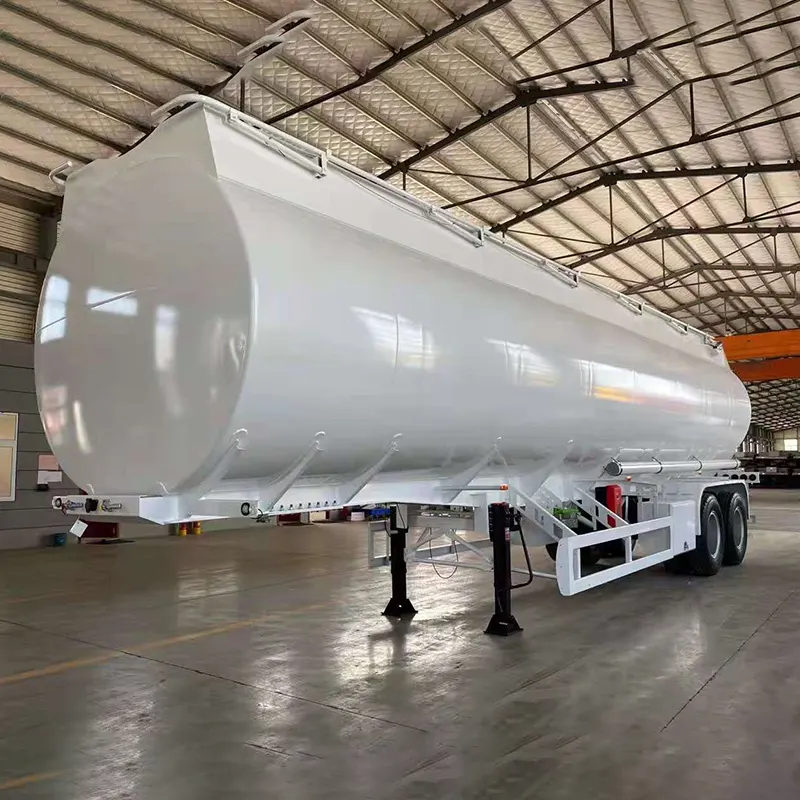

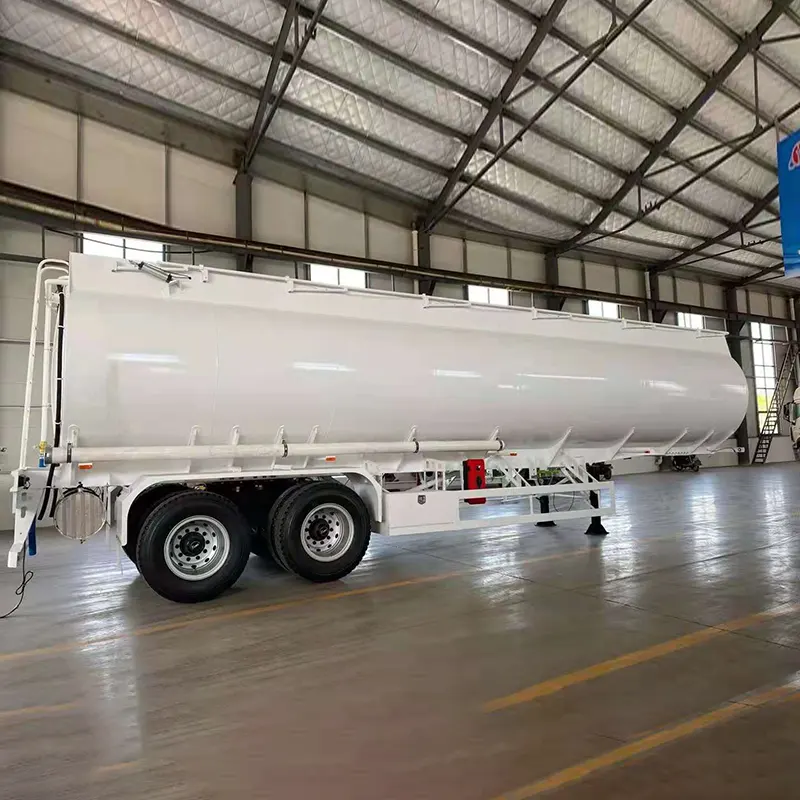

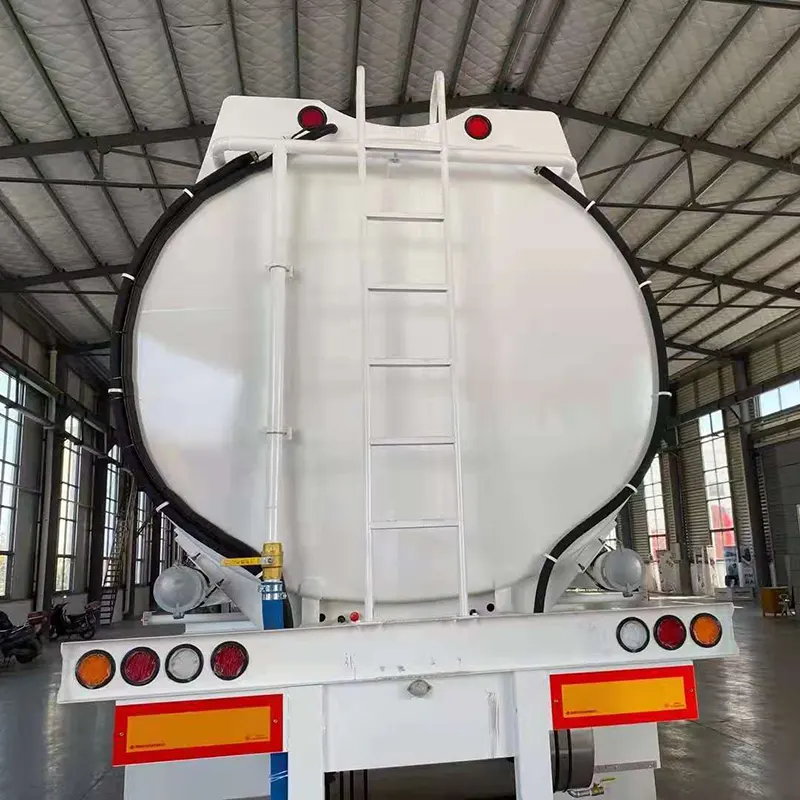

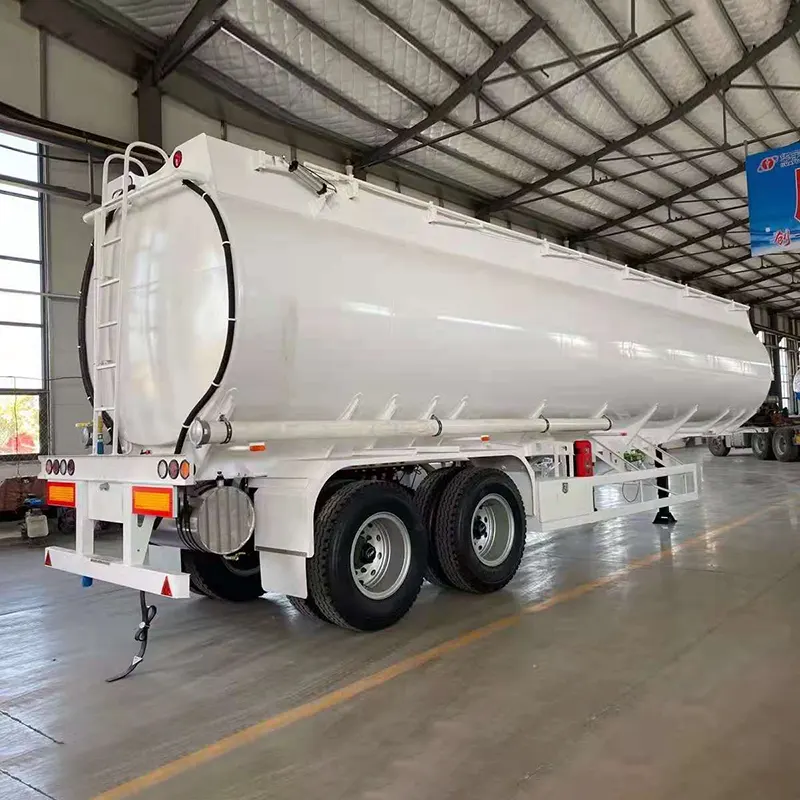

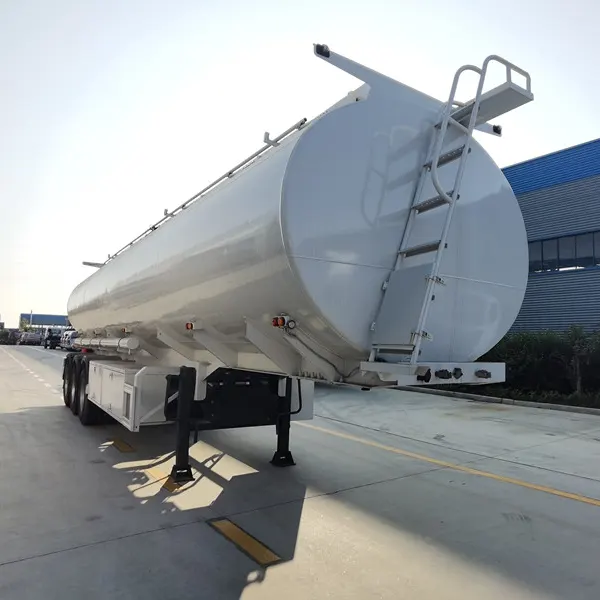

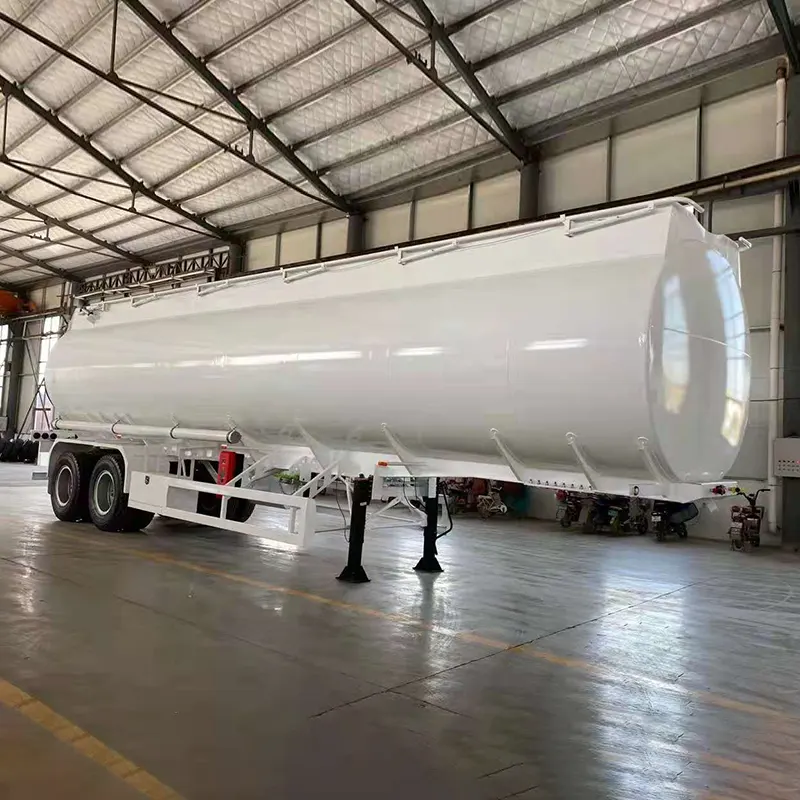

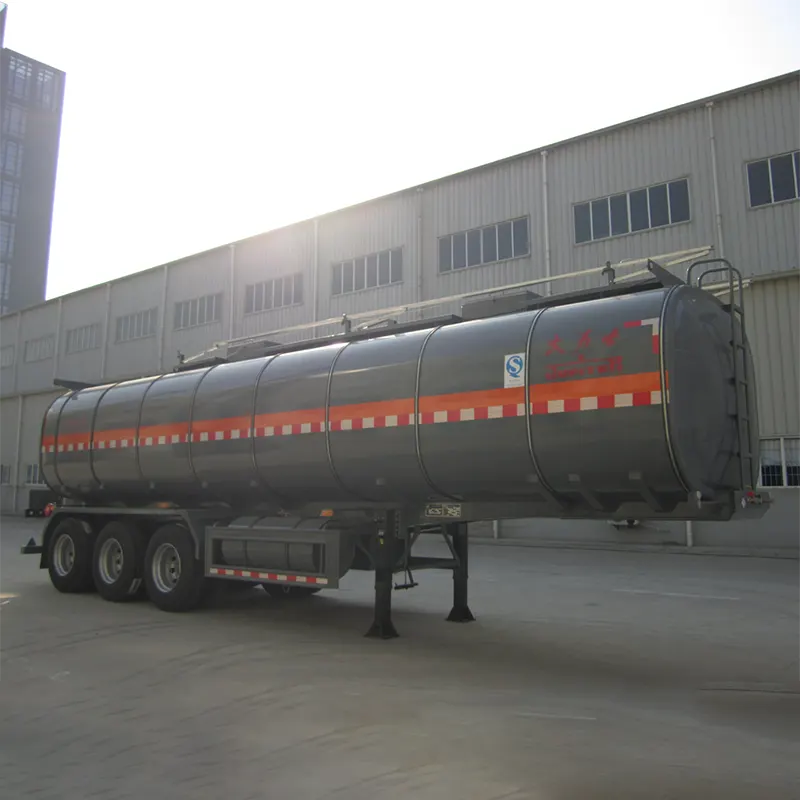

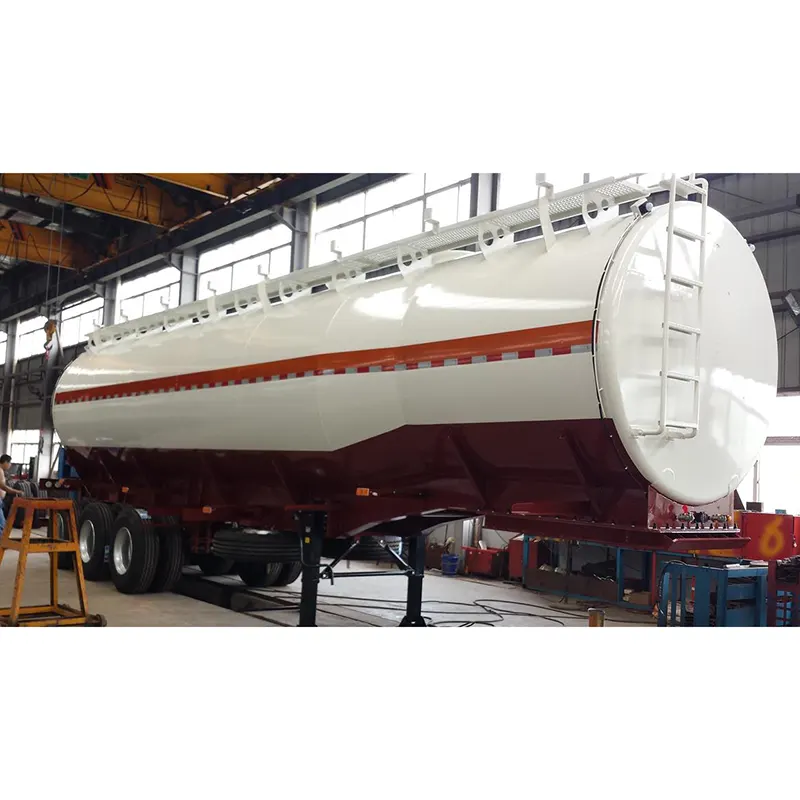

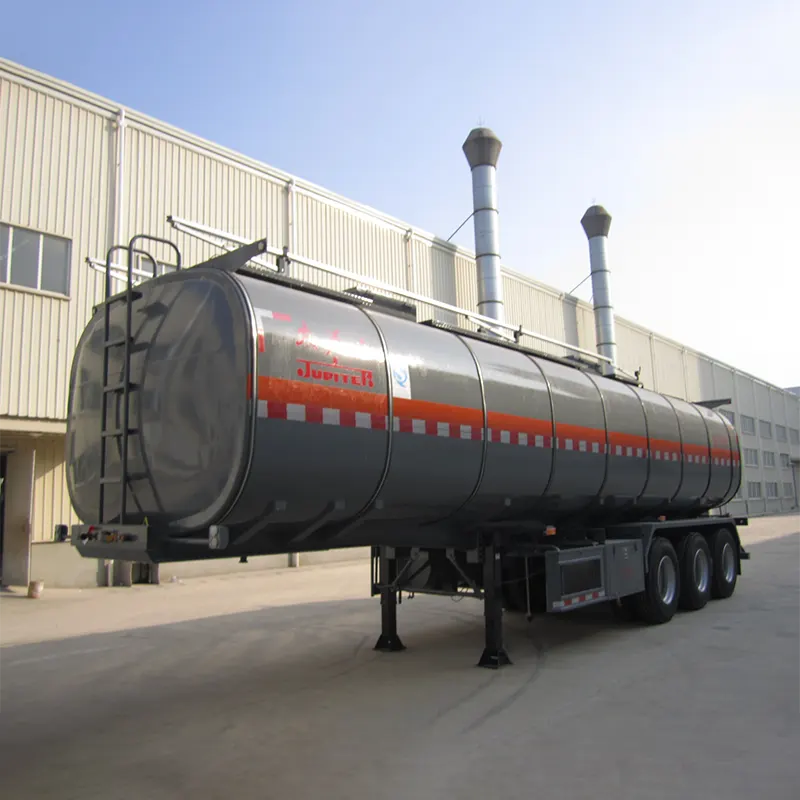

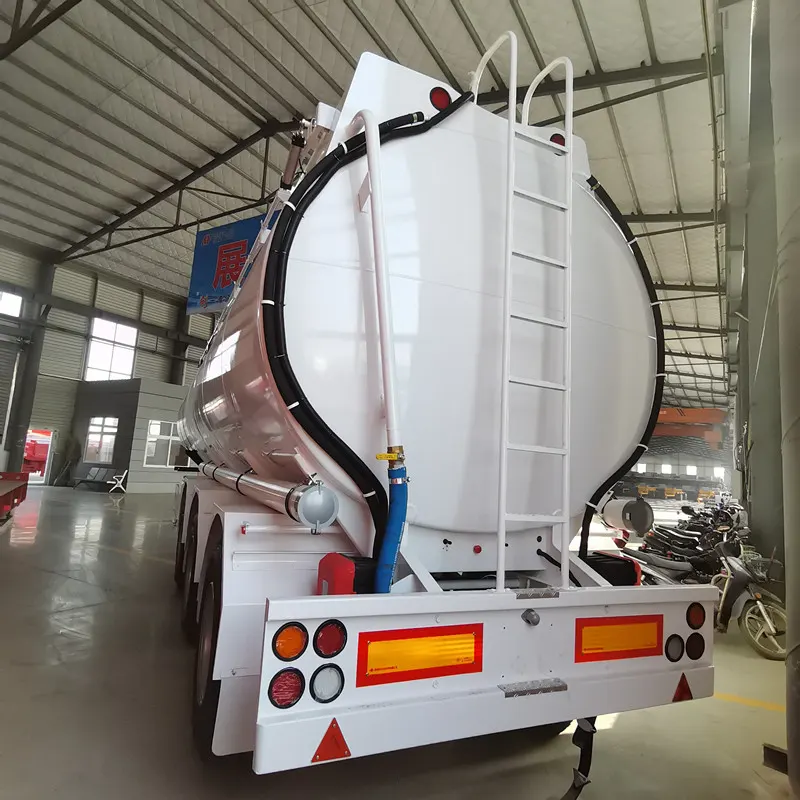

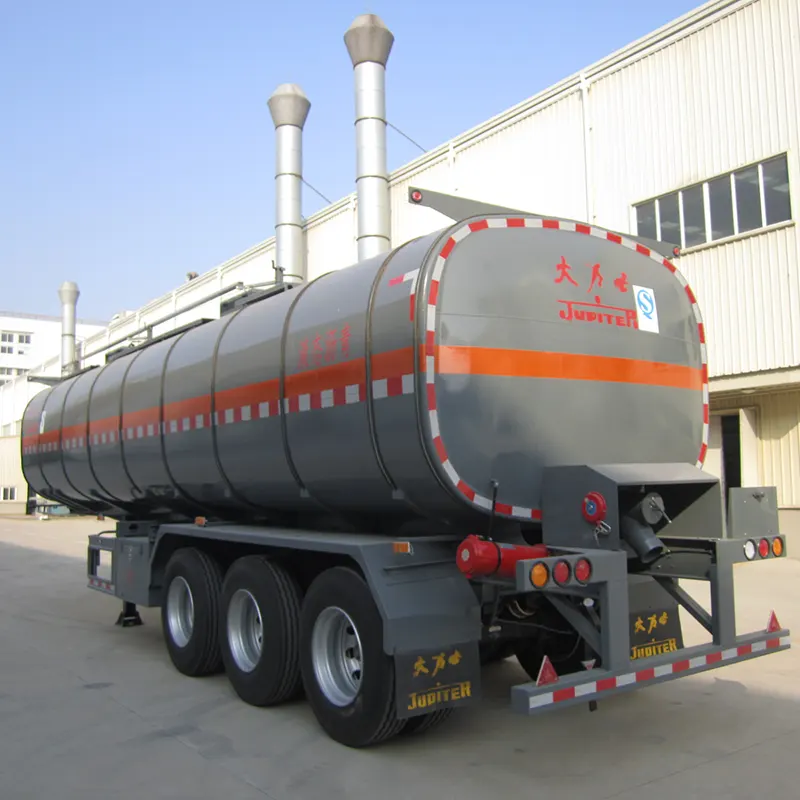

40000 l cisternový náves z uhlíkovej ocele so 4 priehradkami

Model:

JPT9405GYY

Rozmery:

dĺžka:

11 800 mm

šírka:

2 500 mm

výška:

3 860 mm

Poloha Kingpin:

950 mm od prednej strany prednej podpery

Rozperka nápravy:

6 600 mm 1 310 mm 1 310 mm

Umiestnenie podvozku:

2 500 mm od stredu čapu k podvozku

Hmotnosť:

Užitočné zaťaženie:

40 000 kg

Hmotnosť obalu:

Približne. 11 500 kg.

G.V.W.R:

Približne. 51 500 kg

Nádrž:

Objem:

40 000 l 5 % pár

Priehradka:

9 (6-4-6-4-2-6-2-6-4)

Telo nádrže

Uhlíková oceľ

Priehradková doska:

Uhlíková oceľ

Dizajnový štandard:

Rovná valcová nádrž.

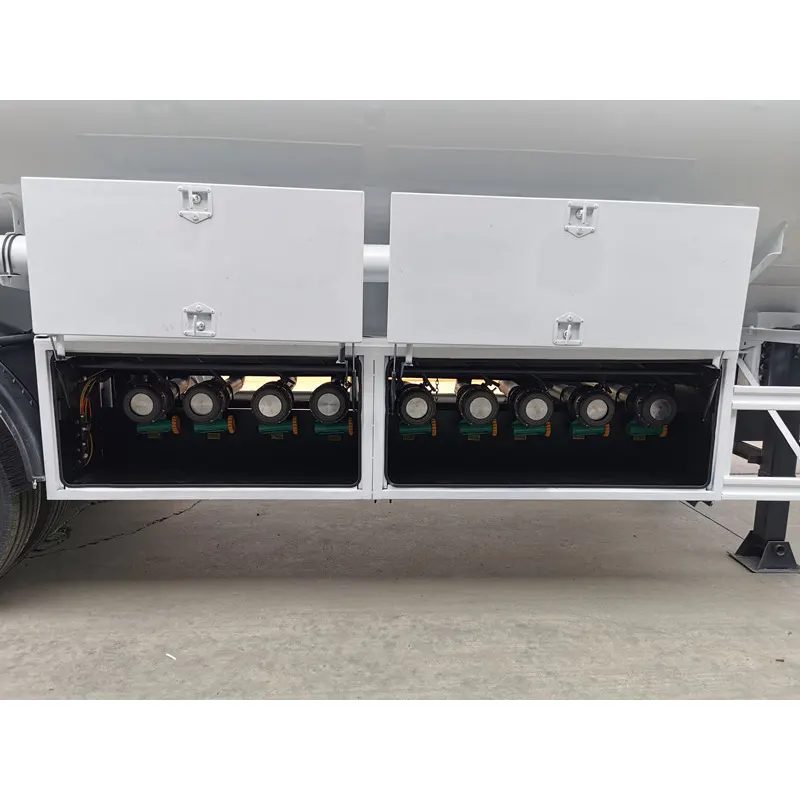

Spodný bezpečnostný ventil:

JIALONG, 9 ks. (Jeden 4" pneumatický núdzový ventil na oddelenie - EURO; Jeden gravitačný adaptér 4" x 3" s priezorom na oddelenie; Jeden 4" ventil API a protiprachový kryt na oddelenie

API Cap:

JIALONG 9 ks.

Kombinovaný spínač:

JIALONG, Vzduchom ovládaný, 1 súprava

Núdzový spínač:

Výrobný štandard, s krycím boxom, 2 ks.

Vypúšťací ventil:

4", Vypúšťacie ventily sú naklonené približne o 5 stupňov smerom nadol.

Výtlačné potrubie:

Konektor redukcie API:

3"

Vypúšťacia hadica:

3"

Šachta:

JIALONG, 20 palcov, hliník, 9 kusov, s dizajnom proti krádeži.

Indikátory kapacity:

Výrobný štandard, 9 ks.

Odlučovač oleja a vody:

Výrobný štandard, 1 ks.

Pracovný tlak:

0,2 MPa

Skúšobný tlak:

0,3 MPa

Štandard zvárania:

Všetko zváranie musí vykonávať kvalifikovaný zvárač podľa príslušnej národnej normy. Röntgenová kontrola.

Maľovanie:

Pred aplikáciou základného náteru otryskajte na SA 2,5,

Bežecká výbava:

Kingpin:

JOST, KZ1012-50, 2-palcový skrutkovaný typ

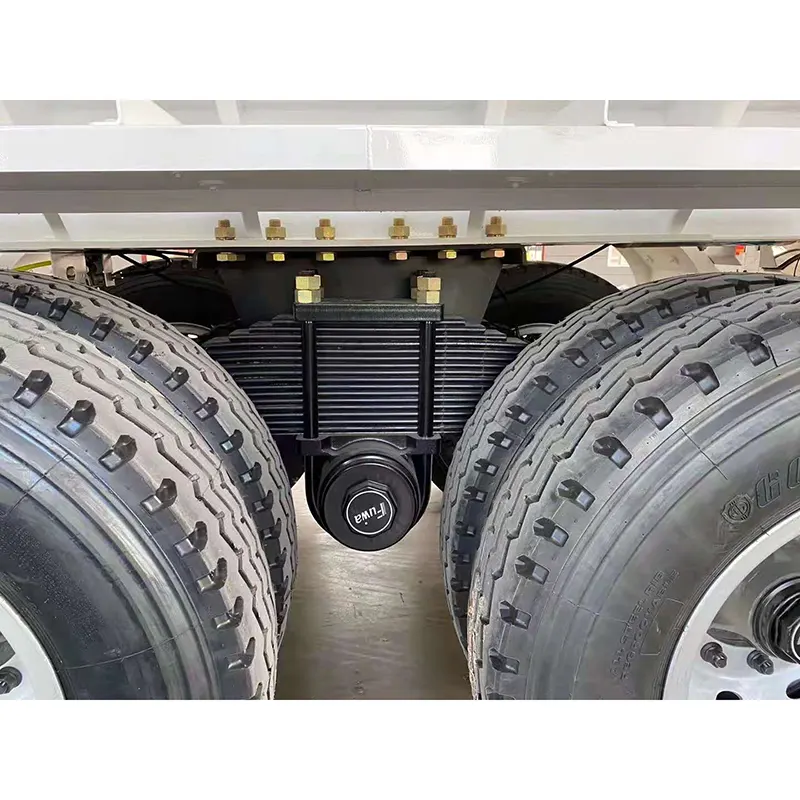

Pozastavenie:

FUWA

Náprava:

FUWA 150x150 štvorhranná náprava, 3ks*13 ton

Brzdový systém:

Dvojriadková pneumatická brzda s hadicou

Systém ABS:

4S/2M

Brzdová komora:

Pružinový brzdový systém T30/30 na 2 nápravách

Vzduchová nádrž:

50L, 2ks.

Núdzový reléový ventil:

ZNAČKA WABCO

Ráfik:

9,0-22,5,

Pneumatika:

AEOLUS 12R22.5, 14 ks. (Vrátane 2 náhradných pneumatík)

Podvozok:

JOST

Elektrický systém:

Napätie:

24V

Nádoba:

7-cestná zásuvka

Predné obrysové svetlo:

LED svetlá, zahrnuté predné obrysové svetlo, bočné obrysové svetlo, smerové svetlo, zadné svetlo. Elektrický kábel chránený PVC trubkou na hlavnom ráme.

Reflektor:

Trojuholníkový reflektor, červená farba

Elektrické vedenie:

HORĽAVÉ ZÁKAZ FAJČENIA DO 50 STOP

Príslušenstvo:

Vypúšťací ventil spoločného potrubia:

Rúrka z uhlíkovej ocele so 4"

Hasiaci prístroj:

10 kg. Typ, 2 sady.

Blato stráž:

Gumový blatník s kefou

Chodník:

ŽLTÁ

madlo:

Výška 800 mm, Pneumatické ovládanie

Zarážka kolesa:

2 ks

Nosiče náhradných kolies:

Q345, 2 ks.

Blatník:

Čierny plastový typ, so štetcom, 6 ks.

Železnica:

Rukoväť s pneumatickým ovládaním, obojstranná, hliníkového typu

Box na náradie:

Dĺžka 800 mm, 2 ks.

Rúra:

Jeden kus potrubia s priemerom 4" * 6 m na každú nádrž pre zákaznícke použitie.

Rebrík:

Typ uhlíkovej ocele,

Nárazník:
